消防維保公司分享NT8122組合式電氣火災監控探測器的技術指標


一、NT8122組合式電氣火災監控探測器特點簡介

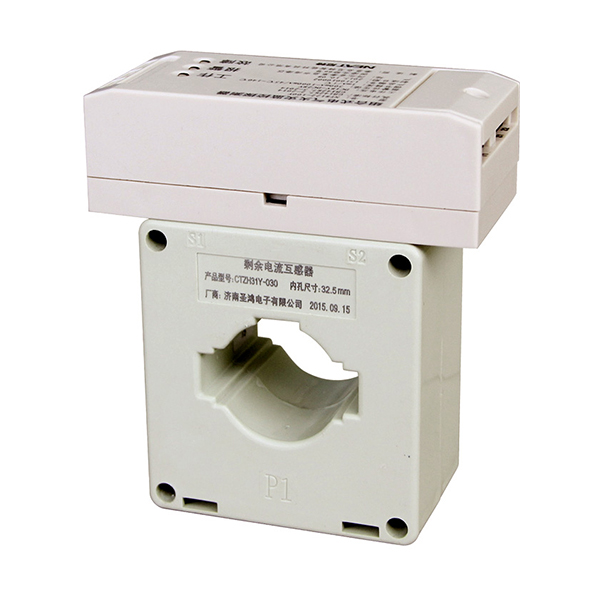

　　NT8122系列組合式電氣火災監控探測器采用內置的高性能單片機，通過自帶的剩余電流傳感器和溫度傳感器采集被測線路上的剩余電流和溫度，并進行智能分析處理，當被測線路溫度或剩余電流達到報警閾值后探測器發出報警信號，從而實現實時監控、早期報警。具有技術先進、外形美觀，靈敏度高，線性度好，運行可靠，布線安裝簡單方便等特點。使用時需與本公司的電氣火災監控設備構成電氣火災監控報警系統，適用于對各級保護對象的配電室低壓輸出側或配電柜等處供電線路的剩余電流或溫度的實時監測。
二、NT8122組合式電氣火災監控探測器技術指標
工作電壓     DC24V
工作電流     靜態電流£310µA；報警電流：£1.4mA
主回路額定工作電流     0A～2000A多種規格可選
剩余電流報警設定值     NT8122-2000F設定值為200~1000mA可調，調節精度1mA
NT8122-100Y、NT8122-400Y、NT8122-1000Y、NT8122-630F設定值為100~1000mA可調，調節精度1mA。
溫度報警設定值     設定值為45℃~140℃可調，調節精度1℃
報警響應時間     溫度報警響應時間≤40s； 剩余電流報警響應時間≤30s；
指示燈     工作燈：綠色，正常工作時閃亮
故障燈：黃色，正常時熄滅，故障時常亮
報警燈：紅色，正常時熄滅，報警時常亮
 線制：     無極性?xún)煽偩€(xiàn)
編碼方式     電子編碼，占用2個總線編碼點，編碼范圍在1～252之間任意設定
執行標準     GB 14287.3-2014、GB 14287.2-2014
使用環境     溫度：-10℃～+40℃
相對濕度≤95%，不結露
外殼防護等級     IP30
探測器殼體材料和顏色     ABS，7527U

　　NT8122系列組合式電氣火災監控探測器各產品參數表：
型號     穿線孔類型和孔徑     主回路電流     外形尺寸       安裝尺寸      漏電流設置范圍mA）     功能特點
Φ     L
      H
      W     N     M
NT8122-100Y     圓孔Φ32.5     0~100A     102     114.6     45     58.5     45     100-1000     互感器為圓孔閉口型，適合電纜電路漏電探測。
NT8122-400Y     圓孔Φ73     0~400A     118     152.6     45     58.5     82     100-1000
NT8122-1000Y     圓孔Φ114     0~1000A     165     199.6     55     68.5     129      100-1000
NT8122-630F     方孔325*60     0~630A     445     212.6     60     8      409     100-1000     互感器為方孔閉口型，適合銅排電路漏電探測。
NT8122-2000F     方孔450*122     0~2000A     573     275.6     60     86     534     200-1000
